KiCad 6.0.6 RePack by NikZayatS2018 [Multi/Ru]

KiCad — это мощное программное обеспечение для моделирования электронных плат и схем, которое позволяет создавать, визуализировать и проверять проектные решения. Благодаря богатому функционалу и открытому исходному коду, оно становится незаменимым инструментом для инженеров и хобби-электронщиков. Скачать KiCad можно на странице, чтобы начать работу с профессиональными проектами и библиотеками.

Описание KiCad

KiCad — это универсальный инструмент для проектирования электронных схем и печатных плат различной сложности. Он включает в себя набор встроенных компонентов, библиотек и шаблонов, что позволяет создавать качественные и точные макеты. Программа подходит для разработки плат с множеством слоев, а также для визуализации и проверки правил ERC. Ее интерфейс поддерживает работу на русском языке и совместим с операционной системой Windows, обеспечивая доступность и удобство использования для широкого круга пользователей.

• Создание сложных схем с использованием обширных библиотек компонентов
• Интерактивный 3D-вьюер для просмотра плат в трехмерном формате
• Поддержка маршрутизации дифференциальных пар и настройки длины дорожек
• Редактор символов и шаблонов посадочных мест для компонентов
• Поддержка формата Gerber для вывода на производство

KiCad обеспечивает полный цикл разработки электронных устройств с возможностью проверки и визуализации.

Как пользоваться KiCad

Для начала работы с KiCad необходимо установить программу, скачав ее с официального сайта. После запуска пользователь создаст новый проект, в котором можно разрабатывать схему с помощью встроенного редактора eeschema. Далее, на базе схемы создается макет печатной платы в редакторе pcbnew, где можно настроить слои, разместить компоненты и выполнить маршрутизацию дорожек. Встроенные инструменты и 3D-просмотр помогают проверить и визуализировать дизайн перед финальным экспортом файлов Gerber для производства. Работа с библиотеками и шаблонами обеспечивает быстрый старт и точность проекта.

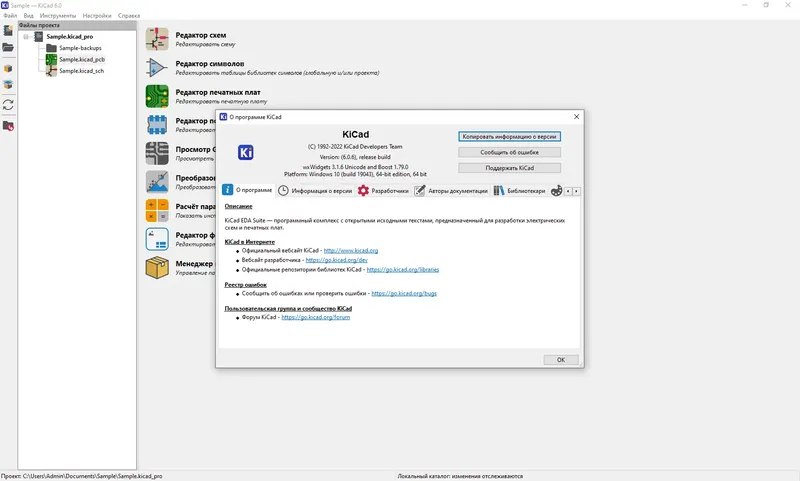

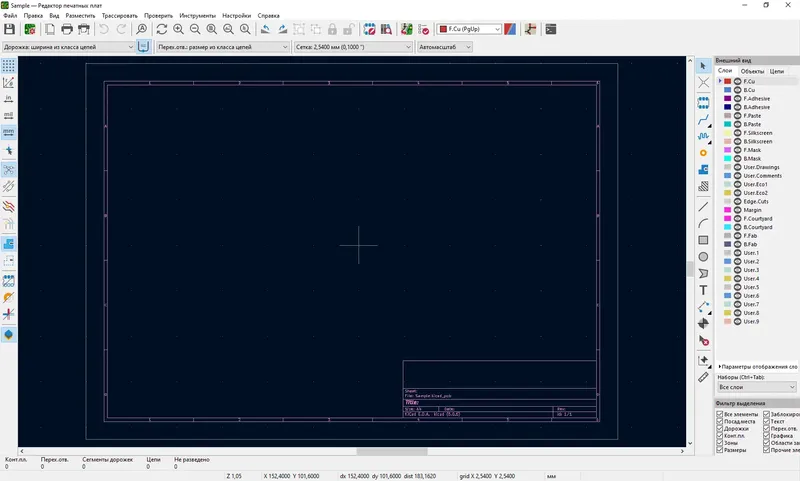

Скриншоты

Достоинства и недостатки

KiCad — это популярное решение для моделирования электроники, отличающееся открытым исходным кодом и высокой функциональностью. Оно подходит как для профессиональных разработчиков, так и для любителей, желающих создавать собственные платы. Однако, несмотря на множество преимуществ, программа требует определенных навыков для эффективного использования и может иметь сложности при работе с очень крупными проектами.

Плюсы:

• Бесплатное и открытое программное обеспечение с активным сообществом
• Поддержка работы с многослойными платами и сложной маршрутизацией
• Интегрированный 3D-вьюер для точной визуализации
• Обширные библиотеки компонентов и шаблонов
• Поддержка форматов Gerber и возможность скачать библиотеки для расширения функций

Минусы:

• Иногда требуется время для освоения интерфейса и функций

Скачать

Для загрузки KiCad достаточно перейти на официальный сайт и выбрать подходящую версию для Windows. Программа поддерживается на русском языке и совместима с операционными системами Windows 7, 8.1, 10 и 11. Скачать можно как в виде полного дистрибутива, так и с возможностью тихой установки для автоматизации процесса. Это позволяет быстро начать работу и создавать профессиональные платы и схемы без лишних затрат времени.

Скачать KiCad
