KiCad 6.0.4 [Multi/Ru]

KiCad — это мощное программное обеспечение для моделирования и проектирования электронных схем и печатных плат различной сложности. Оно позволяет создавать профессиональные макеты с множеством слоёв, использовать библиотеки компонентов и визуализировать конечный дизайн в 3D. Благодаря открытой базе данных и удобному интерфейсу, программа идеально подходит для инженеров, студентов и любителей электроники, желающих скачать и начать работу с инструментом на русском языке.

Описание Kicad

KiCad — это универсальный инструмент для автоматизации проектирования электроники, включающий в себя все необходимые модули для создания схем, разработки дизайна плат и проверки их целостности. Программа поддерживает работу с многослойными платами до 32 слоёв меди и позволяет визуализировать результат через встроенный 3D-просмотрщик. Встроенные библиотеки компонентов и шаблоны облегчают работу, делая процесс более быстрым и точным. Также, благодаря инструментам для маршрутизации и настройки длины дорожек, можно создавать сложные и профессиональные платы, соответствующие современным стандартам производства.

• Поддержка работы с различными форматами файлов для импорта и экспорта схем и плат.
• Интерактивный 3D Viewer для более точного визуального анализа дизайна.
• Богатая библиотека электронных компонентов и шаблонов для быстрого проектирования.
• Инструменты для проверки правил ERC и маршрутизации дифференциальных пар.
• Интегрированный менеджер проектов и редактор символов.

Использование KiCad позволяет создавать профессиональные платы и схемы, а также быстро реализовать идеи в области электроники.

Как пользоваться Kicad

Для начала работы с KiCad необходимо установить программу, скачав её на официальном сайте. После запуска пользователь может создать новый проект, используя встроенный менеджер. В редакторе схем (eeschema) можно добавлять компоненты из библиотек, связывать их проводами и проверять правильность соединений. Далее, в редакторе плат (pcbnew) осуществляется размещение элементов и маршрутизация дорожек, с помощью встроенных инструментов, таких как push-to-shove. Для финальной проверки и визуализации готового дизайна используется 3D-просмотрщик. Весь процесс сопровождается подробными отчетами и возможностью редактировать шаблоны, что делает работу максимально удобной и профессиональной.

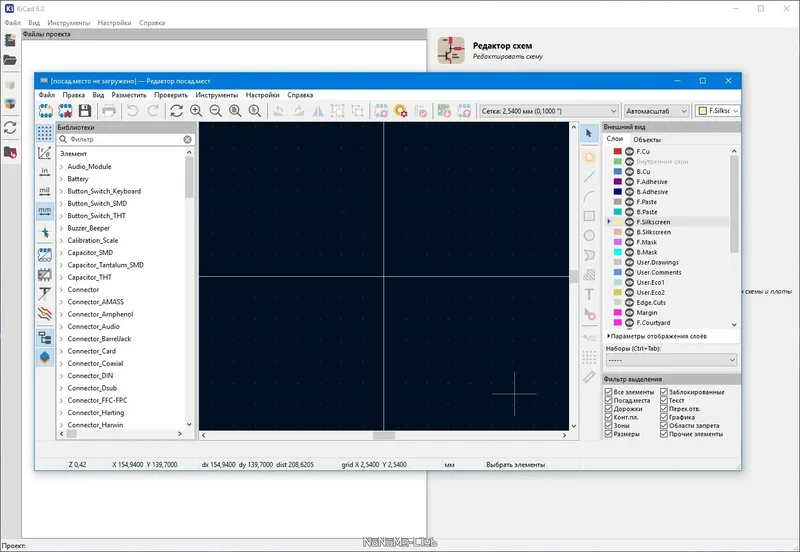

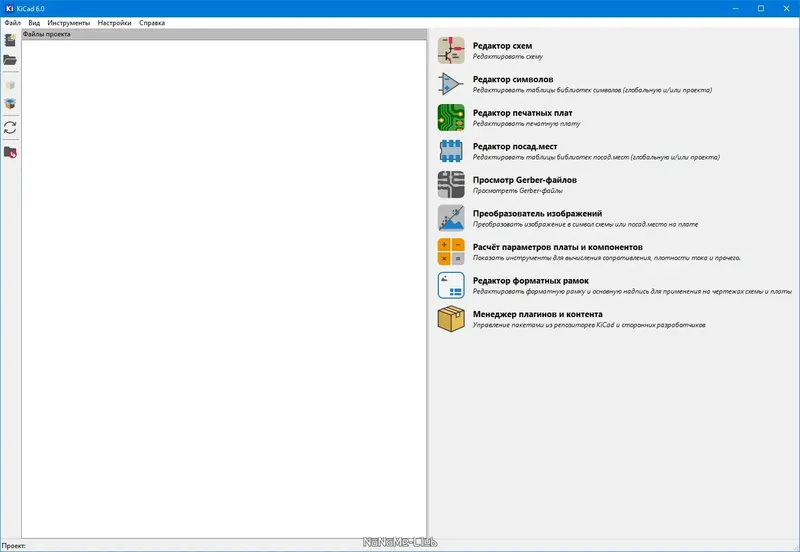

Скриншоты

Достоинства и недостатки

KiCad — это бесплатное и открытое программное обеспечение, которое позволяет создавать сложные схемы и платы без дополнительных затрат. Его интерфейс и функциональность постоянно улучшаются благодаря активному сообществу разработчиков. Однако, несмотря на множество преимуществ, программа требует определенных навыков для эффективного использования, а также может иметь некоторые ограничения по сравнению с коммерческими аналогами.

Плюсы:

• Бесплатное и открытое ПО с широкими возможностями моделирования.
• Поддержка работы с многослойными платами и сложными схемами.
• Интерактивный 3D-Viewer и визуализация дизайна.
• Обширные библиотеки компонентов и шаблонов.

Минусы:

• Требует времени на освоение интерфейса и функций.

Скачать

Для скачивания KiCad доступны версии для Windows, что делает его совместимым с большинством современных систем. Установить программу можно, скачав официальные инсталляторы, например, kicad-6.0.4-x86_64.exe или kicad-6.0.4-i686.exe, в зависимости от разрядности системы. После установки вы получите полный набор инструментов для моделирования, разработки и проверки электронных схем и плат прямо на русском языке. Это отличное решение для тех, кто ищет бесплатное и функциональное ПО для проектирования своих электронных устройств.

Скачать Kicad
